La pompe, générateur de puissance de votre circuit hydraulique

La place de la pompe dans le circuit hydraulique

La pompe est l’élément principal d’un circuit hydraulique . Qu’il s’agisse d’un tracteur, d’une pelleteuse ou d’une machine industrielle, elle assure la circulation de l’huile du réservoir vers les actionneurs : moteur, distributeur hydraulique…

Elle aspire l’huile dans le réservoir et la refoule dans le circuit. Ainsi, elle génère un débit qui peut :

• Mettre en mouvement un moteur
• Alimenter un distributeur hydraulique qui à son tour actionnera un autre dispositifcomme un vérin hydraulique

La notion de pression est fonction des contraintes imposées aux composants du circuit : diamètre des flexibles, charge du vérin, couple du moteur… On dit que la pompe génère une puissance hydraulique.

Principe de fonctionnement d’une pompe hydraulique

La pompe hydraulique transforme une énergie mécanique qui peut lui être transmise de diverses façons, en énergie hydraulique.

L’énergie mécanique reçue par la pompe met en rotation ses éléments internes : palettes, aubes, engrenages, pistons… En se déplaçant, ceux-ci créent une aspiration au niveau de l’orifice d’entrée de la pompe. Ensuite, le liquide est transporté à l’intérieur du corps de pompe pour rejoindre l’orifice de sortie ou refoulement.

Le plus souvent, c’est un moteur thermique ou électrique, relié à l’arbre de la pompe hydraulique, qui constitue la source d’énergie indispensable au pompage. Dans d’autres cas, c’est une action manuelle.

Débit fixe ou débit variable

Deux types de pompes sont disponibles. Pour certaines, seule la variation de la vitesse de rotation peut faire augmenter ou réduire le débit. Ce sont des pompes à débit fixe. Cette famille regroupe les pompes à engrenages, à palettes et à pistons.

Dans d’autres cas, on peut agir directement sur le débit délivré par la pompe hydraulique. Le réglage s’opère manuellement ou grâce à une action automatisée. On parle de pompe à débit variable. Le plus souvent, il s’agit d’une pompe à pistons.

Comment choisir votre pompe hydraulique

Utiliser la référence précise du modèle souhaité

Dans le cas d’un remplacement, la méthode la plus simple pour commander le modèle dont vous avez besoin est de rechercher directement par référence. Celle-ci se trouve soit :

• Sur une étiquette collée sur la pompe

• Directement gravée sur le corps

Si nous disposons du modèle recherché, il apparaîtra dans les résultats de recherche. Si vous ne le trouvez pas ou en cas de doute, nos conseillers sont à votre disposition. Contactez-nous par téléphone ou par mail, pour obtenir de l’aide.

Déterminer les caractéristiques de votre pompe

Pour bien choisir la pompe hydraulique dont vous avez besoin, il vous faut certaines informations. C’est d’autant plus vrai lorsqu’il ne s’agit pas d’un remplacement et que vous ne disposez pas de référence précise.

• Le sens de rotation

Toutes les pompes n’offrent pas la possibilité d’inverser leur sens de rotation. Aussi, il est important de déterminer si vous avez besoin d’une pompe hydraulique avec sens de rotation à droite ou à gauche. Il se détermine en regardant la pompe avec l’arbre face à soi. C’est la position des orifices qui permet de dire dans quel sens tourne la pompe :

• Si l’orifice d’aspiration est à gauche : la pompe tourne vers la droite
• Si l’orifice d’aspiration est à droite : la pompe tourne vers la gauche

• La cylindrée

Elle correspond au volume d’huile déplacée lorsque la pompe fait un tour. Pour remplacer une pompe à engrenages, il faut faire un petit calcul pour déterminer le débit. Vous devrez mesurer :

• L’entraxe entre 2 pignons, noté E, en centimètres

• La hauteur H et la largeur L d’une dent de pignon, en centimètres

Ensuite, il suffit d’appliquer la formule de calcul de la cylindrée :

Cylindrée (cm³/tr) = 3.14 x E x L x H

Pour obtenir le débit de la pompe, il faudra multiplier la cylindrée de la pompe par sa vitesse de rotation.

Débit de la pompe (l/min) = cylindrée (cm³/tr) x vitesse (tr/min) / 1 000

Exemple de calcul de cylindrée d’une pompe hydraulique :

Vous souhaitez créer un groupe hydraulique sur une prise de force dont la vitesse de rotation est de 540 tr/min. La pompe devra délivrer un débit de 41 l/min et le coefficient du multiplicateur placé sur la prise de force est de 3.5.

Pour connaître la cylindrée et choisir la pompe adéquate, on calcule d’abord la vitesse de rotation de la pompe en multipliant la vitesse de rotation de la prise de force par le coefficient du multiplicateur. La vitesse de la pompe est donc de 3.5 x 540 tr/min = 1 890 tr/min

Ensuite pour connaître sa cylindrée :

Cylindrée (cm³/min) = débit pompe (l/min) * 1000 / vitesse pompe (tr/min) = 22.16 cm³

• Le type d’arbre d’entraînement

L’arbre d’entraînement assure la liaison mécanique entre le moteur et la pompe, permettant l’entraînement de celle-ci. Plusieurs configurations sont possibles : arbre conique, cylindrique ou cannelé..

• Le type de flasques de fixation

Vous aurez le choix entre des flasques à 4 boulons ou à 2 boulons pour vous permettre de fixer la pompe hydraulique sur son support.

• Le mode de fixations pour les tuyaux d’aspiration et de refoulement

Selon le cas, les orifices d’aspiration et de refoulement peuvent être taraudés ou équipés de brides de diverses formes : carré, losange ou rectangle.

Bride taraudée

Bride carrée

Bride losange

Bride rectangle

Pour vous aider à définir votre pompe hydraulique au maroc, nous avons mis à disposition une fiche de définition des pompes à engrenages. Vous pouvez le télécharger et le remplir, puis nous l’envoyer via notre formulaire de contact.

The post Pompe hydraulique appeared first on ANSIMELEC.

Quelque soit votre secteur d’activité, nous sommes à votre disposition pour échanger sur vos problématiques et vous apporter la solution la plus adaptée.

The post À vos côtés pour une reprise rapide et optimale de vos projets ! appeared first on ANSIMELEC.

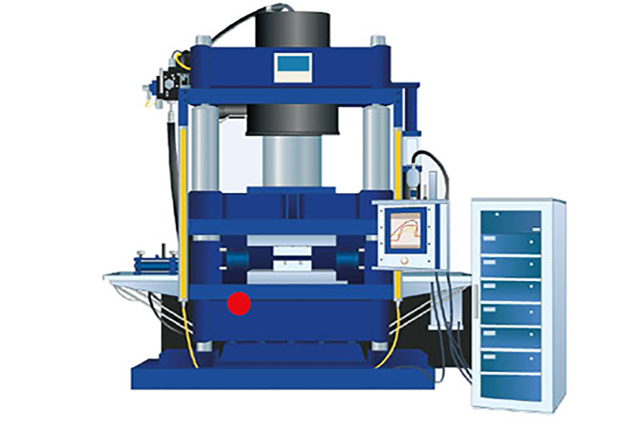

Transmetteur de pression MBS 1600

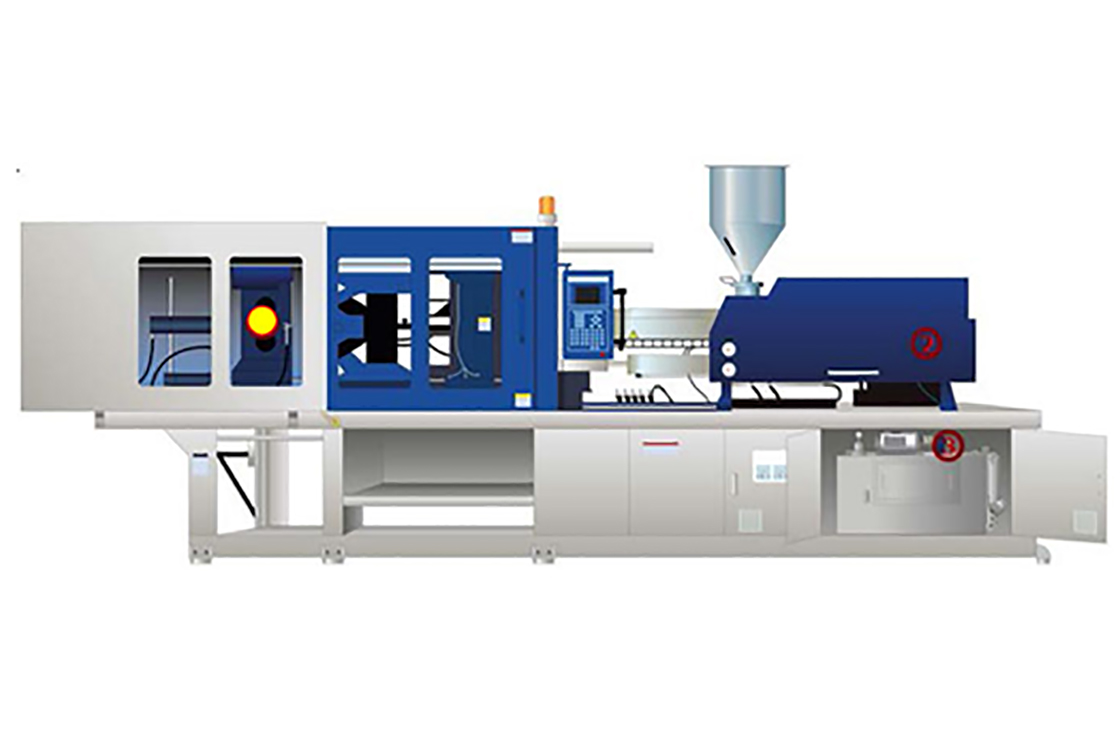

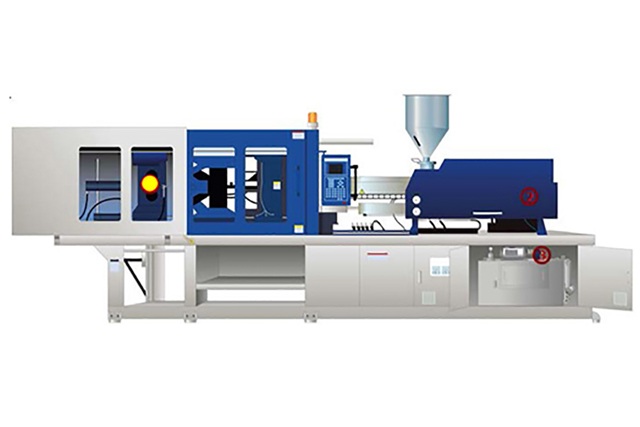

Visitez notre site Internet dédié aux capteurs pour en savoir plus sur le MBS 1600 spécialement conçu pour les applications d’usinage de matières plastiques.

Caractéristiques et avantages

The post L’hydraulique industrielle appeared first on ANSIMELEC.

The post Moteur pneumatique appeared first on ANSIMELEC.

Nouvelles solutions pour l’hydraulique mobile

Gefran est une entreprise leader dans la conception et la fabrication de capteurs pour les mesures de position, de pression, de température et de force.

Grâce à un savoir-faire acquis en quarante ans d’activité, Gefran propose également une gamme complète d’appareils dédiés aux applications hydrauliques mobiles.

The mobile hydraulic open day review

A l’occasion d’une exclusive initiative « portes ouvertes », organisée sur le site de Provaglio d’Iseo (Bs) en présence de clients et de journalistes italiens et étrangers,  Gefran a lancé trois nouvelles séries de capteurs angulaires, d’inclinaison et de position, spécialement conçus pour les applications mobile hydraulic, qui viennent compléter l’offre actuelle de capteurs de poids, capteurs de pression et transducteurs de pression dédiés à ce secteur.

L’équipe au complet a présenté les nouveaux produits et a accompagné les invités lors de la visite dans les ateliers de production et les bureaux R&D de Gefran. La journée s’est terminée en beauté, par un toast sympathique et de bon augure !



Engins de terrassement

Les bulldozers, les excavatrices, les chargeurs sur pneus, les tombereaux, les niveleuses et les racleuses sont des engins soumis à des conditions météorologiques changeantes et à des conditions de travail difficiles, parfois même pendant plusieurs heures chaque jour.

Engins de levage

Les plates-formes aériennes, les chariots élévateurs, les engins de levage des conteneurs, les grues fixes ou mobiles sont des machines servant au levage des marchandises et des personnes. Ces applications sont soumises à des conditions climatiques changeantes et à des conditions de travail difficiles, même pendant de nombreuses heures par jour de travail.



Engins agricoles

Les tracteurs, les moissonneuses-batteuses, les pulvérisateurs, les lieuses ou les machines de traitement des cultures sont tous soumis à des conditions climatiques variables et à des conditions de travail difficiles.

Engins destinés aux services publics

Les compacteurs de déchets, les engins de lutte contre les incendies, les épandeurs de sel et les balayeuses de voirie sont des applications soumises à des conditions de travail difficiles et à des conditions climatiques changeantes.

The post Hydraulique mobile Capteurs pour l’hydraulique mobile et dispositifs dédiés au marché Fluid Power appeared first on ANSIMELEC.
